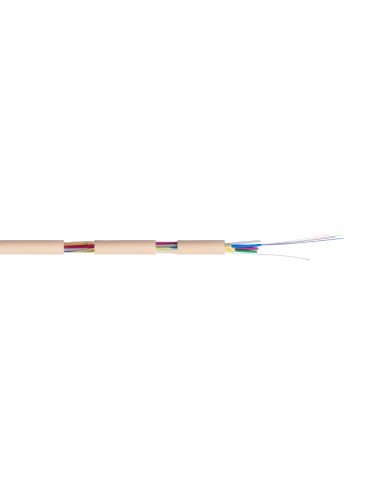

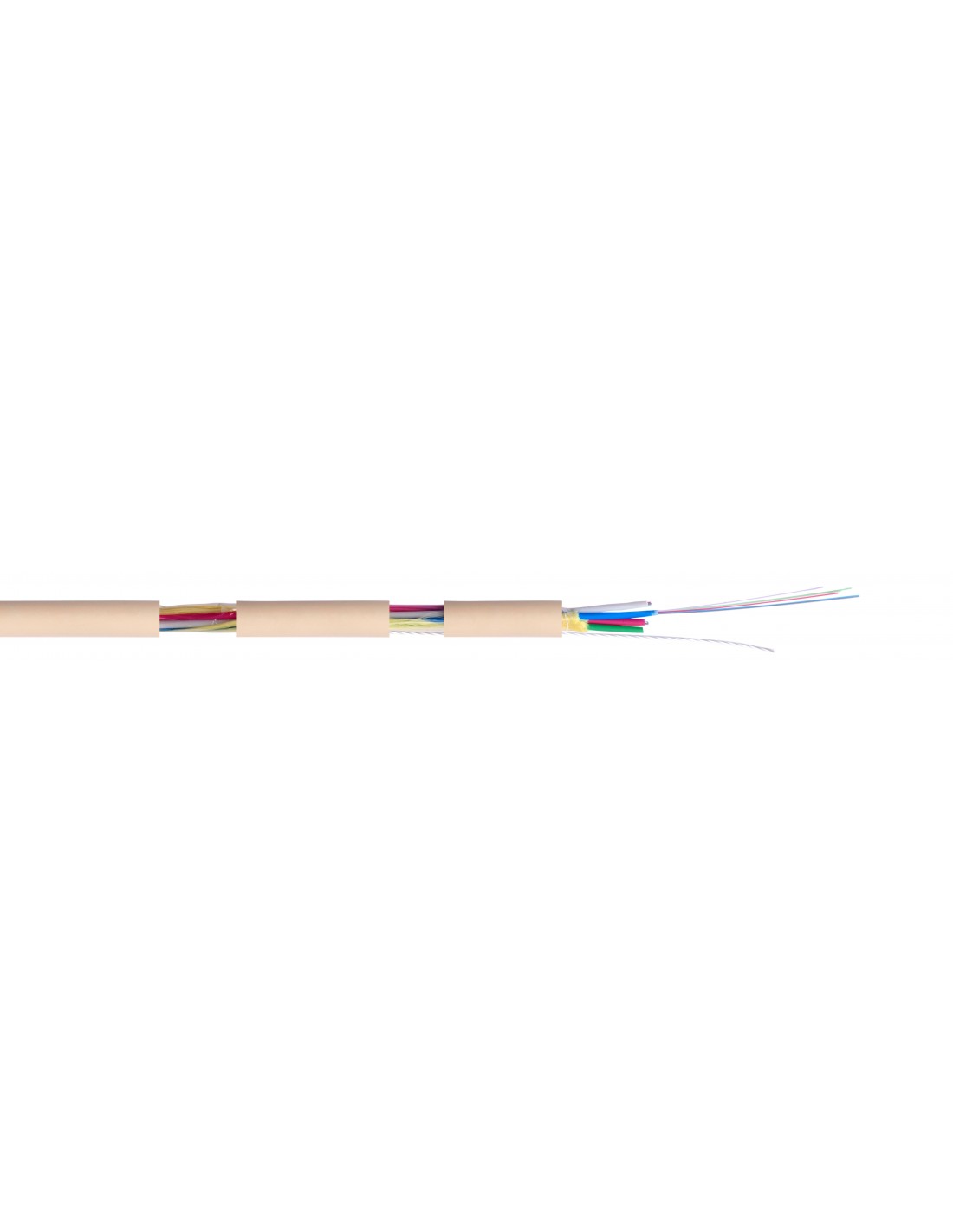

Fibra óptica 24 hilos monomodo acometida interior vertical ajustada multitubo 3T8 marfil Eca LSZH
FI-24F
Fibra óptica monomodo ajustada (riser) de 24 fibras.
Fibra óptica acometida interior vertical monomodo (G657 A2) Cubierta LH.
Descripción: Cable riser o vertical que conecta el distribuidor de edificio con los distribuidores de planta. Este cable es de tipo ajustado para evitar la migración axial o tendencia del gel a situarse en la parte más baja del tramo, invadiendo, con el tiempo, las cajas de empalme quedando desprotegido de gel en la parte superior.
Construcción: Fibras por cada tubo 3 tubos x 8 fibras (G657 A2). CPR Eca.
Recubrimiento: LSZH-FR
Color: Ivory
Embalaje: Tambor de madera
cantidad: 2000 mt.
Fibra óptica monomodo de 24 fibras. Acometida interior-exterior.
F-24 GESFIB SM
| ESPECIFICACIONES TÉCNICAS | |||
| Especificaciones estructurales | |||
| F10-G48TA-3T8-ELM | F10-G48TA-6T8-ELM | ||
| Número de fibras | 24 | 48 | |
| Revestimiento fibra | Diametro nucleo y envoltura | 9/125 µm | |
| Revestimiento fibra | 250 µm±15µm | ||
| Fibras por subconducto | 8 | 8 | |
| Colores de las fibras | Verde, rojo, azul,blanco,gris,violeta,marrón,naranja | ||
| Subconductos | Numero | 3 | 5 |
| Colores del recubrimiento | verde,rojo,azul | verde,rojo,azul,blanco,gris,violeta | |
| Diametro exterior | 1,2mm±0,1 mm | ||
| Grosor | 0,2mm±0,05 mm | ||
| Material | LSZH-FR | ||
| Gel bloqueante de agua | Aplicación a base de silicona a baja temperatura | ||
| Fuerza | Aramidas | 3200 x 10 | |
| Cordón único | Hilado poliester | color rojo 1500 x 2 | |
| Cubierta exterior | Diametro exterior | 8,0 mm±0,2mm | |
| Grosor | 1,5 mm±0,1mm | ||
| Material | LS (baja emisión humo) | ||
| CPR | ZH (sin halógenos) | ||
| Class Eca | FR (retardante de llama) | ||
| UV resistant | UV (estabilizador ultravioleta) | ||
| Color | Ivory Pantone 7500U | ||
| Especificaciones eléctricas | |||
| Tipo de fibra | Single mode G657A2 | ITU-T G657a2 | |
| Fabricantes de fibra aprobados | Fujikura | IEC-60793 | |
| Especificaciones mecánicas y ambientales | |||
| Tracción estática | N | 500 | IEC-60794-1-2 E1 |
| Tracción instalación dinámica | N | 1000 | IEC-60794-1-2 E1 |
| Resistencia a la comprensión estática | N/10 cm | 1000 | IEC-60794-1-2 E3 |
Reacción al fuego:
Clase: Eca
EN 50575:2014 A1:2016
- Presentación
- Cortes múltiplos de 100 mts (consultar rollos de 100)
- Rollos
- Consultar rollos de 100 m
