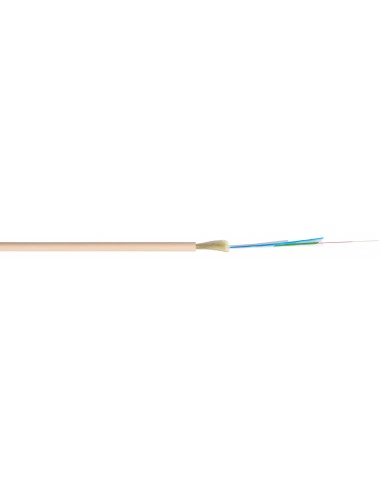

Fibra óptica 2 hilos monomodo acometida interior ajustada marfil LH Dca

Referencia AIF-2F

Fibra óptica monomodo de 2 fibras interior.

Descripción: ACOMETIDA INTERIOR REDONDA MARFIL (G657 A2). Cubierta LH

Nº de fibras: 2

Diámetro núcleo y revestimiento: 9/125 µm

Fibra óptica monomodo de 2 fibras interior.

F-02 GESFIB INT SM Especificaciones estructurales
Referencias		F-02 GESFIB INT SM	-
Nº de fibras		2	-
Diametro del nucleo y revestimiento		9/125 µm	-
recubrimiento de fibra	Dimensión	250µm ±15µm	-
recubrimiento de fibra	Color	rojo y verde	-
Fibra en tubo ajustado	Dimensión	900µm ±50µm	-
	Material	LS (Baja emisión humo)	EC-61034
	CPR	ZH (sin halógenos)	IEC-60754-2
	Class Dca,s2,d0	FR (retardante de llama)	IEC-60332-1-2
	Colors	1 v verde 1 x rojo	-
Fuerza	Aramidas/kevlar	6000	denier
Cordon único	Hilado de poliester	1500 x 2	dtex
Cubierta exterior	Diametro exterior	4,0mm ±0,1mm	-
	Grosor	0,80mm ±0,02mm	-
	Material	LS (Baja emisión humo)	EC-61034
	CPR	ZH (sin halógenos)	IEC-60754-2
	Class Dca, s2, d0	FR (retardante de llama)	IEC-60332-1-2
	Color	Ivory Pantone 7500U	-

Especificaciones Fibra
Tipo de fibra		Singlemode G-657-A2	ITU-TG 657a2
Fabricantes de fibra aprobados		Corning - YOFC	IEC-60793

Especificaciones mecánicas y ambientales
Tracción estática	N	450	IEC-60794-1-2 E1
Tracción instalación dinámica	N	750	IEC-60794-1-2 E1
Resistencia a la compresión estática	N/10cm	150	IEC-60794-1-2 E3
Resistencia a la compresión instalación dinámica	N/10cm	500	IEC-60794-1-2 E3
Radio de curvatura almacenamiento	mm	15 x Ø (OD	IEC-60794-1-2 E6
Radio de curvatura mínimo estático	mm	10 x Ø (OD	IEC-60794-1-2 E6
Radio de curvatura mínimo instalación dinámica	mm	30 x Ø (OD	IEC-60794-1-2 E6
Rango de temperaturas de instalación	º C	-30 ~ +70	-
Rango de temperaturas de instalación	º C	º C	-
Rango de temperaturas de almacenamiento	º C	º C	-
Peso	Kg/Km	15	-

Reacción al fuego:

Clase: Dca-s2, d0

EN 50575:2014 A1:2016
