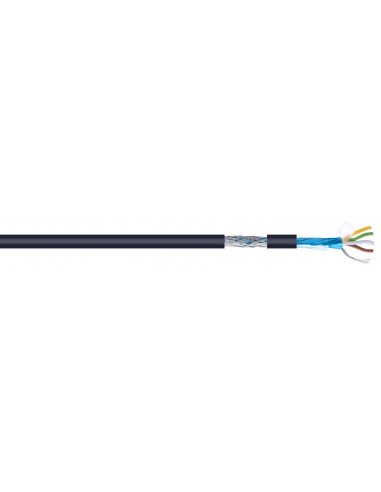

Cable YCY CPR Eca

CY CPR EUROCLASE Eca.

NORMA: CABLE YCY PVC.

SECCIÓN NOMINAL 0,2-2,5

APLICACIÓN:

Cable flexible de instrumentación, mando, control, señalización y medidas. Para conexiones donde el voltaje inducido por un campo electromagnético exterior puede afectar a la señal transmitida. Para conexiones de equipos eléctronicos, sistemas de ordenadores,  la alimentación de equipos como varidaores de velocidad, basculas eléctronicas, etc.

CARACTERÍSTICAS CONSTRUCTIVAS

CONDUCTOR: Cobre electrolítico recocido, Clase 5 flexible según EN60228

AISLAMIENTO: PVC, tipo PVC/A, según UNE21.031 p-1

IDENTIFICACIÓN CONDUCTORES: Identificación conductores HD308 (Colores) o EN50334 (negros numerados). Bajo demanda también disponible sin conductor de tierra.

CABLEADO: Capas concentrícas

CINTA: Poliéster 23 micras

PANTALLA: En forma trenza de hilos de cobre pulido

CUBIERTA EXTERIOR: PVC tipo DMV18, según norma IEC60502-1

COLOR HABITUAL CUBIERTA: Color negro  (bajo pedido, posibilidad de fabricar en otros colores)

1. FILÁSTICA CONDUCTOR

Nº hilos: 8

DIÁMETRO HILO: 0,26mm

SECCIÓN CONDUCTOR: 0,42mm2

Nº de conductores: 2

2. AISLANTE

PLÁSTICO: PVC

Nº CONDUCTORES: 4

 Ø AISLAMIENTO EXTERIOR: 1,65 +- 0,10mm

3. CABLEADO

AL PAR Y APANTALLADO AL CONJUNTO: (BL-MR) - par (VR-AM

CINTA: PET 15MM

4. HILO DRENAJE

Nº DE CONDUCTORES: 2

DIÁMETRO HILO: 16mm

SECCIÓN CONDUCTOR: 0,20mm2

5. TRENZADO

MATERIAL Cobre Estañado

Ø HILO 120 MM

RECUBRIMIENTO 80%

CARACTERÍSTICAS TÉCNICAS

Tensión de Servicio: 300V/500V

Tensión de Ensayo: 2.000V C.A. durante 5 min

Temperatura de Servicio: Instalación fija: -30ºC a 70ºC

Instalación móvil: -5ºC a 70ºC

Resistencia eléctrica: Según UNE 21.022

Intensidad máxima admisible: Según HD516

Radio de curvatura mínimo: Instalación fija, 5 x Ø

NORMATIVA:

Basado  en norma UNE 21031-13

No propagador de la llama según EN60332-1-2 / IEC 60332-1-1

Resistencia química buena

Buena resistencia a los chorros de agua

Apto para la intemperie.
