PROFIBUS  120 1x2x0,64

Cable PROFIBUS 120 CPR Dca

PROFIBUS 120

CABLE PROFIBUS DP 1x2x0,64 Dca. CABLE PROFIBUS LSZH (MORADO).

SECCIÓN NOMINAL: 1 x 2 x 0,64

APLICACIÓN:

Cables para interconexión de componentes L2-BUS. Para el intercambio de información de sistemas de automatización y con los equipos de campo descentralizados conectados se utilizan sistemas seriales de bus de campo.

Optimizado para alta velocidad, conexiones sencillas y baratas, diseñado especialmente para la comunicación entre los sistemas de control de automatismos y de E/S distribuidas.

CABLE PROFIBUS DP 1x2x0,64 Dca. CABLE PROFIBUS LSZH (MORADO).

SECCIÓN NOMINAL: 1 x 2 x 0,64

APLICACIÓN:

Cables para interconexión de componentes L2-BUS. Para el intercambio de información de sistemas de automatización y con los equipos de campo descentralizados conectados se utilizan sistemas seriales de bus de campo.

Optimizado para alta velocidad, conexiones sencillas y baratas, diseñado especialmente para la comunicación entre los sistemas de control de automatismos y de E/S distribuidas.

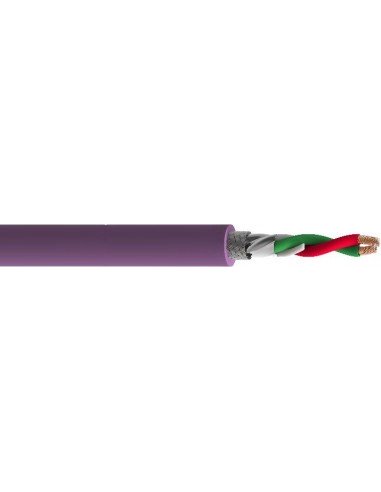

CONSTRUCCIÓN:

Conductor Cobre electrolito puro, recocido y desnudo. Rígido de Clase 1 (1x0.64 mm Ø) AWG 22
Aislamiento PVC tipo TI2, según norma EN 50363-3
Cableado 2 conductores (rojo-verde) + 2 Rellenos plásticos, con cinta de Poliéster al conjunto
Pantalla al Conjunto Cinta de Poliéster /Aluminio + drenaje de CU SN
Trenza Cobre Sn, cobertura del 60%
Color habitual cubierta Cubierta exterior LH Violeta RAL 4001 (Otros colores bajo pedido)

CARACTERÍSTICAS TÉCNICAS:

Tensión de Servicio:                                               300/500V
Tensión de Ensayo:                                                2000V
Temperatura de Servicio:                                      -40ºC / +70ºC
Radio Curvatura:                                                    10 x Diámetro Exterior
Resistencia a 20 ºC (Ω/Km)                                   73,2 Ω/Km
Impedancia                                                             150 Ω ±10%
Capacidad entre cond. Par (pF/m)                         100 pF
Capacidad                                                              30 nF/km
Atenuación :                                                            9,6khz < 2,5db
                                                                               38,4khz < 4,0db
                                                                               4Mhz<20,0db
                                                                               16Mhz<42,0db
Diámetro exterior aprox. (mm) (2 conductores)     10,8
Kg/Km                                                                  50

NORMATIVA:

UNE-EN 50265 “No propagador de llama”, IEC 60332-1,

UNE-EN 50266 “No propagador de incendios” IEC 60332-3

UNE 50266-2 No propagador del incendio.

UNE 50268-2 Baja densidad de humos. Transmitancia lumínica superior al 60 %

UNE 50267-2-1 Mínima cantidad de CO y CIH. Inferior o igual al 5, IEC 60754-1

OBSERVACIONES:

Resistencia al fuego Dca

La Presentación estándar será al corte, múltiplos de 100 metros.

Certificado СE Comunidad Europea
