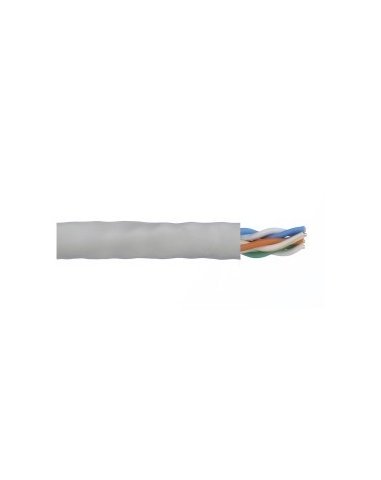

Cable datos UTP CAT 5 LH CPR Eca
UTP CAT 5 LH

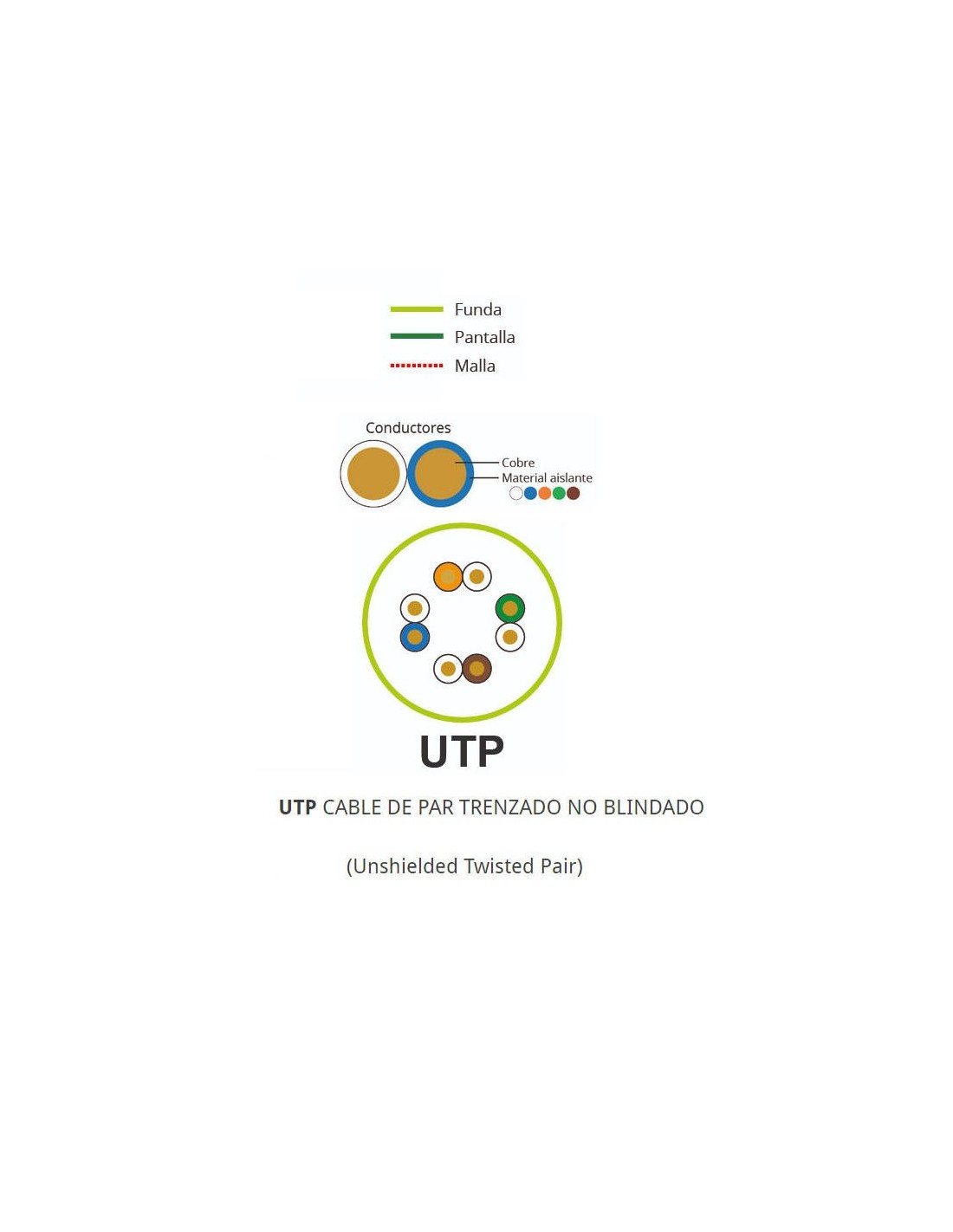

Cable de Par Trenzado No Blindado Cat. 5E. Unshielded Twisted Pair Cat. 5E.
UTP 4x2x0,51 CAT 5E. Libre de Halógenos. Eca
La Cat. 5E está definido en TIA/EIA-568-B y soporta velocidades gigabit ethernet de 1000 Mbps. Está diseñado para transmisión a frecuencias de 100MHz, pero puede superarlos.
¿Qué es un cable Cat 5e?
Esta categoría surge con el propósito de mejorar ciertas características en el cableado que son esenciales para el funcionamiento de Gigabit Ethernet. Los cables Ethernet Cat 5e son desplegados en muchos lugares. Por ejemplo, uno de los espacios más comunes para su implementación, son las redes domésticas de diferentes longitudes. También se utiliza frecuentemente como cable de conexión para la implementación en redes de área local.
UTP CAT 5e LH
UTP 4 x 2 (24 AWG) Cat. 5e LH Eca
Eca
1) Descripción Constructiva:
Conductor 24 AWG. Cobre desnudo recocido unifilar
Aislamiento Polietileno
Pareado 4 pares de conductores. Trenzados con distinto paso
Cubierta LH Color Gris
2) Valores Eléctricos Constructivos:
Resistencia en corriente continua (máx)
Ω/km @ 20ºC 93,8
Capacidad mutua nominal (máx)
nF/km @ 1kHz 56
Velocidad nominal de propagación (NVP)
% Velocidad de la luz 65
Impedancia de entrada (Ω)
Frecuencia 100 ± 5 @100MHz
Retardo de propagación (máx) ns @ 10 MHz: 518
Diferencia de tiempos de propagación entre pares (máx) (ns/100 m): 40
Atenuación de acoplamiento dB (min):
@30-100MHz 40
@100-1000MHz 40-20log (f/100)
Máx. fuerza de tensión (N) 80
Diámetro Exterior aprox.(mm) 5,1
Peso aprox (kg/km) 30,9
Radio mínimo curvatura 21 mm
3)Aplicaciones
4/16 Mbps Token Ring (IEEE 802.5)
100 Mbps TP-PMDD (ANSI X3T9.5)
10 BASE-T (IEEE 802.3)
100 BASE-VG-AnyLAN
100 BASE- T (IEEE 802.3)
1000 BASE-T (Gigabit Ethernet)
55/155 Mbps ATM
4)Reacción al fuego: Clase Eca
5) Información adicional
ANSI/TIA-568 C2
IEC 61156-5
EN 50288-3-1
EN 50173
ISO/IEC 11801
EN 50575
EN 50399
EN 13501-6
6) Código colores:
- Presentación
- Según modelos consultar presentación y coste
- Bobinas
- 500 m ó 1000 m
- Cajas
- 305 m
