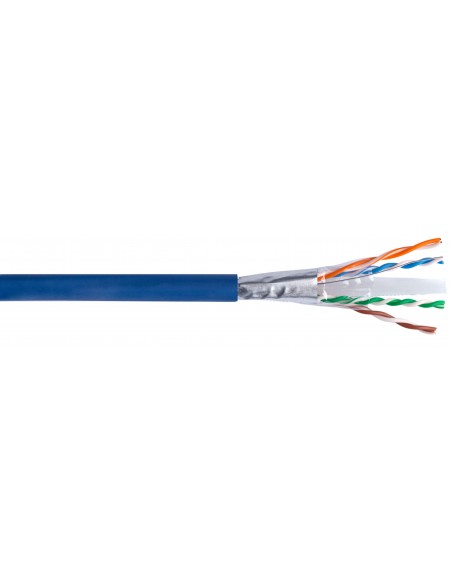

Cable datos FTP CAT 6 LH CPR Eca
FTP CAT 6 LH

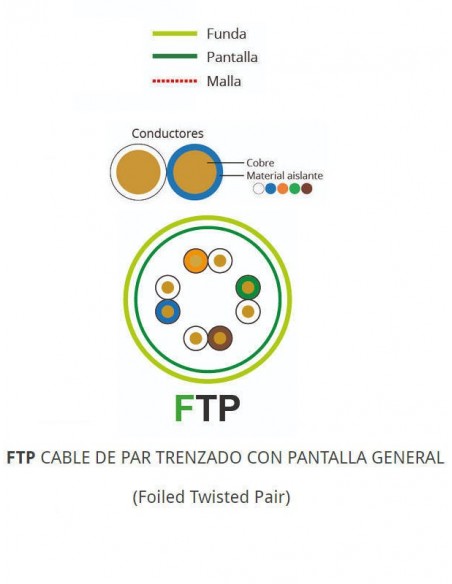

Cable de par trenzado con pantalla general categoria 6. Foiled Twisted Pair Cat. 6.
FTP 4x2x0,57 CAT 6. LIBRE DE HALÓGENOS.
La Categoría 6 está definida en TIA/EIA-568-B y usado en redes gigabit ethernet a 1000 Mbps. Han sido diseñados para transmisión a frecuencias de hasta 250 MHz. Actualmente es la categoría más utilizada.
¿Qué es un cable Cat. 6?
El cable Cat. 6 se fabrica a partir de un conductor de calibre 23. La Cat. 6 contiene un separador que permite controlar y reducir la diafonía, aislar cada uno de los cuatro pares de alambres trenzados de los demás hilos, conseguir una transferencia de datos más rápida, y proporcionar el doble de ancho de banda. Este cable soporta velocidades de 10 Gigabit Ethernet de manera eficaz, y opera a una frecuencia de hasta 250MHz.
FTP CAT 6 LH
FTP 4 x 2 (23 AWG) CAT.6 Libre de Halógenos Eca
1) Descripción Constructiva:
Conductor: 23 AWG
Cobre recocido unifilar
Aislamiento: Polietileno
Pareado: 4 pares de conductores
Trenzados con distinto paso
Pantalla: Cinta de aluminio poliéster
Hilo de Continuidad: Cobre estañado
Separador en cruz
Cubierta: Cero halógenos, no propagador de la llama
Color de la Cubierta: Azul
2) Valores Eléctricos Constructivos:
Resistencia en corriente continua (máx)
Ω/km @ 20ºC: 95,0
Capacidad mutua nominal (máx)
nF/km @ 1kHz: 56
Velocidad nominal de propagación (NVP)
% Velocidad de la luz: 72
Impedancia de entrada (Ω)
Frecuencia: 100 ± 5 @ 100 MHz
Retardo de propagación (máx) ns @ 10 MHz: 518
Diferencia de tiempos de propagación entre pares (máx): (ns/100 m): 40
Atenuación de acoplamiento dB (min):
@30-100MHz 55
@100-1000MHz 55-20log (f/100)
Máx. fuerza de tensión (N) 80
Diámetro Exterior (mm) 6,6
Peso (kg/km) 44,0
Radio mínimo curvatura 28 mm
3) Reacción al fuego: Clase: Eca
4) Aplicaciones:
10 BASE-T (IEEE 802.3)
4/16 Mbps Token Ring (IEEE 802.5)
100 BASE-VG-AnyLAN
100 Mbps TP-PMD (ANSI X3T9.5)
100 BASE-T (IEEE 802.3)
55/155 Mbps ATM
1000 BASE-T (Gigabit Ethernet)
1.2 Gbps ATM
10G BASE-T (Longitud<50m)
5) Información adicional:
ANSI/TIA-568 C2
IEC 61156-5
EN 50288-6-1
EN 50173
ISO/IEC 11801
EN 50575
EN 50399
EN 13501-6
6) Código colores:
- Presentación
- Según modelos consultar presentación y coste
- Bobinas
- 500 m ó 1000 m
- Cajas
- 305 m
